HVAC 진단을 위한 수퍼히트와 서브쿨링 가이드

HVAC 진단을 위한 수퍼히트와 서브쿨링 가이드

냉매 시스템 점검에 꼭 필요한 수퍼히트와 서브쿨링의 정의, 측정 방법, 이상 징후 해석 방법을 정리했습니다.

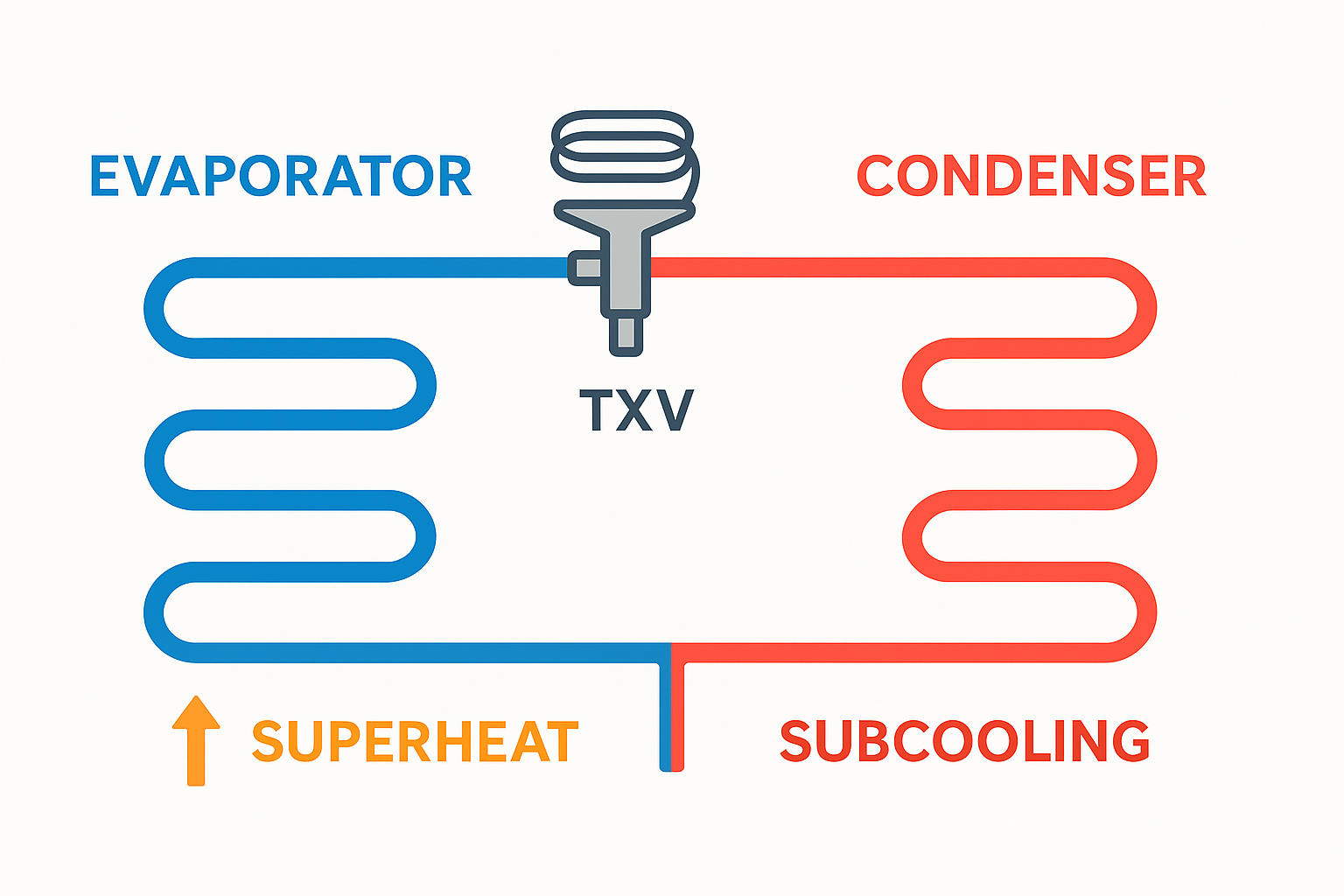

🌡️ 수퍼히트와 서브쿨링이란 무엇인가

수퍼히트(Superheat)와 서브쿨링(Subcooling)은 복잡한 기술 용어처럼 들릴 수 있지만, 현장에서 HVAC 기술자들이 가장 자주 활용하는 핵심 진단 도구입니다. 단순한 온도 측정값을 넘어, 냉매 시스템이 얼마나 효율적으로 작동하고 있는지를 직관적으로 보여줍니다. 우선 수퍼히트부터 살펴보겠습니다.



수퍼히트는 증발기에서 냉매가 기화된 이후, 기체 상태로 얼마나 더 가열되었는지를 나타내는 온도 차이입니다. 냉매가 액체에서 기체로 완전히 변한 이후, 여기에 더해진 열의 양을 수퍼히트로 계산합니다. 적절한 수퍼히트 값은 액체 냉매가 컴프레서로 흘러들어가는 현상(리퀴드 슬러깅)을 방지하고, 장비 손상을 예방합니다.



반대로 서브쿨링은 응축기에서 냉매가 완전히 액화된 후, 액체 상태로 얼마나 더 냉각되었는지를 의미합니다. 이 수치는 냉매가 정확히 액체 상태로 팽창 밸브에 도달하고 있는지를 보여주며, 증발기 내 열 흡수가 제대로 이뤄지도록 보장합니다.



이 두 가지 값은 단순한 숫자를 넘어, 다음과 같은 이상 징후를 알려줍니다:

• 수퍼히트가 지나치게 높거나 낮다면, 공기 흐름 저하, 냉매 부족, 팽창밸브 이상을 의심할 수 있습니다.
• 서브쿨링 값이 비정상적이라면, 냉매 과충전, 응축기 문제, 액체 라인 막힘 등이 원인일 수 있습니다.



무엇보다 이 수치는 시스템을 분해하지 않고도 확인이 가능합니다.
간단한 측정 장비와 올바른 해석만으로, 냉매 충전 문제부터 부품 고장, 공기 흐름 장애까지 파악할 수 있습니다.



요약하자면, 수퍼히트와 서브쿨링은 단순한 온도가 아닌, 시스템 상태를 나타내는 핵심 지표입니다.



🔧 수퍼히트와 서브쿨링 정확하게 측정하는 방법

수퍼히트와 서브쿨링을 측정하는 일은 단순해 보일 수 있지만, 정확하게 측정하려면 세심한 주의가 필요합니다. 이 값들은 정확해야만 의미가 있으며, 이를 위해서는 신뢰할 수 있는 도구와 올바른 측정 방식이 뒷받침되어야 합니다.



먼저 수퍼히트를 측정하려면, 흡입관(Suction Line)에 클램프식 온도 센서를 부착합니다. 위치는 컴프레서 또는 서비스 포트에서 약 6인치(15cm) 지점이 적절합니다. 이 측정값이 실제 흡입관 온도입니다.



그다음 매니폴드 게이지를 사용해 흡입 압력을 측정합니다. 이 압력을 PT 차트 또는 Danfoss Ref Tools와 같은 모바일 앱을 통해 냉매의 포화 온도로 변환합니다. 마지막으로 아래의 계산식을 통해 수퍼히트를 구합니다:

수퍼히트 = 흡입관 실제 온도 − 포화 온도



서브쿨링 측정 방법도 비슷하지만, 이번엔 고압 측 라인을 사용합니다.
응축기 출구 근처의 액관(Liquid Line)에 온도 센서를 부착하고, 측정한 실제 액관 온도를 기록합니다. 그 후 고압 게이지를 통해 응축 압력을 측정하고, 이를 포화 온도로 변환합니다. 다음과 같은 계산식을 사용합니다:

서브쿨링 = 포화 온도 − 액관 실제 온도



💡 실전 팁:

온도 센서는 단단히 고정하고 외부 공기로부터 차단되도록 해야 합니다. 몇 도 차이의 오차도 시스템 진단에 영향을 줄 수 있으므로, 작은 실수라도 방지하는 것이 매우 중요합니다.



수치를 정확하게, 일관되게 측정하면 그 값은 진단에 신뢰를 더해줍니다. HVAC 분야에서, 이것이 ‘추측’과 ‘정확한 판단’을 가르는 결정적인 차이가 됩니다.



⚠️ 수퍼히트와 서브쿨링 수치가 비정상일 때

수퍼히트 또는 서브쿨링 값이 정상 범위를 벗어났다면, 단순히 "틀렸다"는 의미만이 아니라 무언가 이상이 있다는 신호일 수 있습니다. 이러한 수치는 문제를 미리 경고하는 경고등 역할을 하며, 시스템을 열지 않고도 원인을 추적할 수 있는 중요한 단서가 됩니다.



예를 들어 수퍼히트 수치가 높게 나올 경우, 이는 증발기에 도달하는 냉매가 충분하지 않다는 뜻일 수 있습니다. 그 원인으로는 다음과 같은 상황이 있을 수 있습니다:

• 냉매 부족 (Undercharging)
• 증발기 일부 막힘
• 팽창밸브(TXV) 이상 또는 과도한 제약
• 코일을 통한 공기 흐름 부족

이처럼 냉매량이 부족하면 냉매는 증발기 초반에 너무 일찍 기화되며, 이후 흡입 라인은 과열되어 과도한 수퍼히트 수치가 나타나게 됩니다.



반대로 수퍼히트가 너무 낮은 경우는 기화되지 않은 액체 냉매가 증발기를 통과해 컴프레서로 흘러 들어가고 있다는 위험 신호일 수 있습니다. 이 현상은 '리퀴드 슬러깅(Liquid Slugging)'이라 불리며, 다음과 같은 원인으로 발생할 수 있습니다:

• 냉매 과충전
• 팽창밸브 과다 공급
• 열 부하가 매우 낮은 상태

이 경우 적절한 조치를 하지 않으면 컴프레서가 손상되거나 완전히 고장날 수 있습니다.



서브쿨링 수치에 대해서도 살펴보겠습니다.

• 서브쿨링이 높을 경우
  → 냉매가 과충전되었거나 액체 라인 내부에 막힘이 있을 가능성이 큽니다.
  → 응축기나 필터 드라이어에 냉매가 과도하게 축적되며,
  시스템 효율은 떨어지고 고압이 상승하게 됩니다.
• 서브쿨링이 낮을 경우
  → 대부분 냉매 부족이나 응축기 성능 저하와 관련이 있습니다.
  → 응축기 코일에 먼지가 쌓였거나, 공기 흐름이 약해
  열이 제대로 방출되지 않는 상태일 수 있습니다.



💡 핵심은 이렇습니다.

이러한 비정상 수치가 모든 해답을 주는 것은 아니지만, 정확한 진단을 위한 올바른 방향을 알려줍니다. HVAC 문제 해결에서 이 방향 설정만 제대로 되어도 절반은 이미 해결한 것과 다름없습니다.



🧰 수퍼히트와 서브쿨링을 현장에서 진단에 적용하는 방법

수퍼히트와 서브쿨링은 단지 이론 수업에서 배우는 개념이 아닙니다. 현장에서 HVAC 기술자들이 매일 실제로 사용하는 핵심 진단 도구입니다. 이 수치를 제대로 활용하면 시스템을 분해하거나 추측하지 않고도 문제를 빠르게 파악할 수 있습니다.



예를 들어 수퍼히트 값이 높게 측정되었다면, 이는 냉매 부족, 공기 흐름 약화, 팽창밸브의 문제를 의미할 수 있습니다. 이때 서브쿨링 값까지 함께 확인하면 진단 방향이 더 명확해집니다.

• 서브쿨링도 낮다면 → 냉매 부족 가능성이 높습니다.
• 반대로 서브쿨링이 높다면 → 액체 라인의 막힘 또는 과충전을 의심할 수 있습니다.

이러한 값의 조합은 시스템을 열지 않고도 진단의 흐름을 정립하는 데 매우 유용한 단서가 됩니다.



다만, 수퍼히트와 서브쿨링만으로 모든 문제를 진단할 수 있는 것은 아닙니다. 이들은 시스템 진단 퍼즐의 한 조각일 뿐이며, 정확한 판단을 위해서는 다음 항목도 함께 확인해야 합니다:

• 고압/저압 압력값
• 흡입 및 토출 온도
• 코일의 상태 (먼지, 오염 여부 등)
• 공기 흐름 강도
• 컴프레서 전류(암페어) 측정

예를 들어, 콘덴서 코일이 오염되었거나 필터가 막혀 있다면 수퍼히트나 서브쿨링 값이 왜곡되어 엉뚱한 방향으로 진단이 흐를 수 있습니다.



또한 시스템의 유형에 따라 해석 기준이 달라질 수 있습니다.

• TXV(팽창밸브) 시스템에서는 수퍼히트가 자동 조절되므로,
  냉매량 판단에는 서브쿨링 값을 활용하는 것이 일반적입니다.
• 고정 오리피스 시스템의 경우, 수퍼히트가 더 중심적인 역할을 합니다.

일부 장비는 제조사 권장값을 콘덴서 유닛 내부 라벨에 표시해두기도 하므로, 현장에서 이를 확인하면 보다 정확한 기준을 세울 수 있습니다.



💡 핵심은 이렇습니다.

수퍼히트와 서브쿨링만으로 모든 걸 알 수는 없지만, 진단의 방향을 잡는 데 매우 큰 역할을 합니다. 다른 정보와 함께 활용하면 불필요한 추측 없이, 빠르고 신뢰도 높은 서비스를 제공할 수 있습니다.



📌 맺음말

수퍼히트와 서브쿨링은 단순한 온도 측정이 아닙니다. HVAC 시스템의 상태를 빠르고 정확하게 진단할 수 있는 강력한 도구입니다. 이 수치를 정확히 측정하고 해석할 수 있다면, 냉매 과충전, 공기 흐름 문제, 부품 이상 등 시스템 내부를 열지 않고도 주요 문제를 파악할 수 있습니다. 압력 측정값, 공기 흐름, 시각적 점검 등과 함께 사용하면 냉매 사이클 전체의 성능을 보다 완전하게 진단할 수 있습니다. 현장에서 중요한 것은 추측이 아닌 정확성입니다. 그리고 수퍼히트와 서브쿨링은 그 정확한 진단의 출발점이 되어주는 가장 실용적인 두 가지 숫자입니다.
